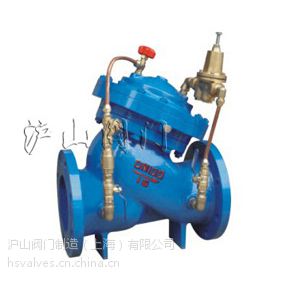

| 产品名称： | DX20BX双控比例式减压阀 | 产品型号： | DX20BX | 适用介质： | 水 | 连接形式： | 法兰 | | 适用温度： | 0～80℃ | 公称通径： | DN20-DN400 | 常用材质： | 铸铁、铸钢、不锈钢 | 技术咨询： | 021-31007323 |
一、DX20BX双控比例式减压阀概述： DX20BX双控比例式减压阀是一种DX系列新型的产品，其广泛用于高层建筑、钢厂、自来水厂、城市管道当中。该阀门应用项目当中效果非常稳定，采用双控式设计，阀门能够依靠本身能量使出口压力保持稳定在设定植，即出口压力不因进口压力 及流量的变化而变化，确保系统循环通畅无阻，使阀门能***地运行。 二、DX20BX双控比例式减压阀结构特点： 1、采用双控比例式设计，使应用在工况当中减压效果更多稳定，不会受到进口压力的变化而影响出口压力的变化，使管道内始终保护稳定的压力，保护管道安全。 2、阀门操作方便，可配备电磁阀或者自力式进行操作，阀门可以通过水泵的开启或者关闭进行自动控制，我们只需要调节阀门的导阀开启对阀门进行***控制。 3、本产品采用全通道、流线型设计。使应用在项目当中水力损失少、节能***。 三、DX20BX双控比例式减压阀主要技术参数： 公称压力（Mpa） | 壳体试验压力（MPa） | 密封试验压力（MPa） | 适用介质 | 介质温度（℃） | 1.0 | 1.5 | 1.1 | 水 | 0-80 | 1.6 | 2.4 | 1.76 | 2.5 | 3.75 | 2.75 |
四、DX20BX双控比例式减压阀主要连接尺寸： DN | L | A | A1 | H | H1 | F | D
mm | D1
mm | D2
mm | n-d | mm | mm | mm | mm | mm | mm | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | 20 | 180 | 292 | 136 | 342 | 247 | 116 | 105 | 105 | 105 | 75 | 75 | 75 | 58 | 58 | 56 | 4-13.5 | 4-13.5 | 4-14 | 25 | 180 | 292 | 136 | 342 | 247 | 116 | 115 | 115 | 115 | 85 | 85 | 85 | 68 | 68 | 65 | 4-13.5 | 4-13.5 | 4-14 | 32 | 180 | 292 | 136 | 342 | 247 | 116 | 140 | 140 | 140 | 100 | 100 | 100 | 78 | 78 | 76 | 4-17.5 | 4-17.5 | 4-18 | 40 | 240 | 330 | 155 | 395 | 278 | 170 | 150 | 150 | 150 | 110 | 110 | 112 | 88 | 88 | 84 | 4-17.5 | 4-17.5 | 4-18 | 50 | 240 | 330 | 155 | 395 | 278 | 170 | 165 | 165 | 165 | 125 | 125 | 125 | 102 | 102 | 99 | 4-17.5 | 4-17.5 | 4-18 | 65 | 250 | 350 | 165 | 405 | 298 | 180 | 185 | 185 | 185 | 145 | 145 | 145 | 122 | 122 | 118 | 4-17.5 | 4-17.5 | 8-18 | 80 | 285 | 365 | 175 | 430 | 313 | 210 | 200 | 200 | 200 | 160 | 160 | 160 | 133 | 133 | 132 | 8-17.5 | 8-17.5 | 8-18 | 100 | 360 | 410 | 195 | 510 | 350 | 275 | 220 | 220 | 235 | 180 | 180 | 190 | 158 | 158 | 156 | 8-17.5 | 8-17.5 | 8-22 | 125 | 400 | 455 | 220 | 560 | 365 | 310 | 250 | 250 | 270 | 210 | 210 | 220 | 184 | 184 | 184 | 8-17.5 | 8-17.5 | 8-26 | 150 | 455 | 475 | 230 | 585 | 420 | 355 | 285 | 285 | 300 | 240 | 240 | 250 | 212 | 212 | 211 | 8-22 | 8-22 | 8-26 |
|
