AV0830注气微排阀
/paiqifa/2015/1101/69.html
| 产品名称： | 注气微排阀 | | 产品型号： | AV0830、AV0831 | | 产品口径： | DN50-DN300 | | 产品压力： | 1.0MPa | | 产品材质： | 铸铁、球铁、碳钢 | | 联系电话： | 021-31007323 | | 联系传真： | 021-33321522 | | Email： | hushanfamen@126.com | | 联系人： | 周生 | | 联系手机： | 18818008975 | | QQ： | 178876695 | | 公司名： | 沪山阀门制造（上海）有限公司 | | 帐号： | 03416900040041464 | | 税号： | 310115312539830 | | 售后承诺： | 质保一年，***：包修、包换、包退。 |
|
一、AV0830注气微排阀简介：
AV0830注气微排阀也叫真空破坏阀，做管道排气用，广泛应用于独立采暖系统、集中供热系统、采暖锅炉、中央空调、地板采暖及太阳能采暖系统等。由于水中通常溶有一定空气，而且空气的溶解度随着温度的升高而减少，水在循环的过程中气体逐渐从水中分离出来，并逐渐聚在一起形成大的气泡甚至气柱，因此只要有水的补充，就会经常产生气体，这时就需要排气阀将管道中积压的气体给排出，以***管道介质的流通无阻，防止积压的气体给管道带来的负压而产生的危害。
二、AV0830注气微排阀工作原理
AV0830注气微排阀一般都安装在系统点是因为当系统中有气体溢出时，气体会顺着管道向上爬，最终聚集在系统的点。当气体进入排气阀阀腔聚集在排气阀的上部，随着阀内气体的增多，气体压力上升至大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，从而打开排气口；当气体排尽后，水位上升，浮筒也会随之上升，从而关闭排气口。同样的道理，当系统中产生负压，阀腔中水面下降，排气口打开，由于此时外界大气压力比系统压力大，所以大气会通过排气口进入系统，防止负压的危害。
三、AV0830注气微排阀产品特点
1、浮筒采用低密度的PPR和复合材料，此材料即使长时间在高温水的浸泡下也不会产生变形，不会造成浮筒活动困难。
2、浮筒杠杆采用硬质塑料，杠杆与浮筒和支座之间的联接都采用活动联接，故不会在长期运行时产生锈蚀，导致系统不能工作而发生漏水。
3、杠杆的密封端面部分采用弹簧支撑，可以随杠杆的运动相应伸缩，从而***在不排气的情况下的密封性。
四、AV0830注气微排阀零部件材料：
| NO | PARTS NAME | MATERIAL | | 1 | 阀盖/CAP | QT450-10 | | 2 | 阀杆/STEM | 304 | | 3 | 阀瓣/CLACK | 304 | | 4 | 弹簧/SPRING | 1.1269 | | 5 | 阀体/BODY | QT450-10 | | 6 | 丝口球阀 | 304 | | 7 | 微量排气阀 | QT450-10 |
五、AV0830注气微排阀种类： 六、AV0830注气微排阀注意事项
AV0380注气微排阀同其他排气阀一样在安装时，跟隔断阀一起安装，这样当需要拆下排气阀进行检修时，能***系统的密闭，防止水外流。
七、AV0830注气微排阀性能要求
1、排气阀应有较大的排气量，当管道空管充水时可在极短的时间内实现快速排气恢复至正常供水能力。
2、排气阀在管内有负压产生时，活塞应该可以迅速开启，快速大量吸入外界空气，以***管线不会因负压而产生损害。且在工作压力下能够将管道中集结的微量空气排出。
3、排气阀应有比较高的空气关闭压力，在活塞关闭前的较短时间内，应有足够能力将管道内的空气排放完毕，提高输水效率。
4、排气阀的水关闭压力应不大于0.02 MPa，在较低的水压下就可以关闭排气阀，从而避免水的大量涌出。
5、排气阀应采用不锈钢浮球（浮桶）作启闭件。
6、排气阀阀体上应设有防冲击保护内筒，以防大量排气后高速水流直接冲击浮球（浮桶）而造成浮球（浮桶）的过早损伤。
7、对于DN≥100的排气阀采用分体结构，由大量排气阀和自动排气阀组成，以适应管道压力的使用要求。自动排气阀应采用复杠杆机构，使浮球浮力得以大幅度放大，且关闭水位低，水中杂质不易接触密封面，排气口不会被堵塞，其抗堵塞性能可大大提高。同时在高压情况下，由于复杠杆的加力作用，使浮球能和水位同步下降，启闭件不会像传统阀门被高压吸住，从而正常排气。
8、对于高流速、频繁启动水泵、口径DN≧100的工况，为减缓水流冲击，排气阀应加装缓冲塞阀。缓冲塞阀应可以防止大量喷水但不影响大量排气，使输水效率不会受到影响，并有效防止水锤发生。
八、AV0830注气微排阀外形尺寸：
| 口径 | L | D | D1 | D2 | b | N-Φ | | 50 | 180 | 165 | 125 | 102 | 18 | 4-18 | | 65 | 190 | 185 | 145 | 122 | 18 | 8-18 | | 80 | 210 | 200 | 160 | 138 | 20 | 8-18 | | 100 | 225 | 220 | 180 | 158 | 20 | 8-18 | | 125 | 250 | 250 | 210 | 188 | 22 | 8-22 | | 150 | 270 | 285 | 240 | 212 | 22 | 8-22 | | 200 | 310 | 340 | 295 | 268 | 24 | 12-22 | | 250 | 370 | 405 | 355 | 320 | 26 | 12-26 | | 300 | 380 | 460 | 410 | 378 | 28 | 12-26 |

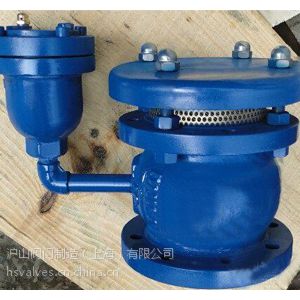

九、AV0830注气微排阀实拍图： 十、AV0830注气微排阀安装案例： |
