一、DYC-JQ型电磁真空压差阀概述：
DYC-JQ型电磁真空压差阀是机械真空阀泵安全阀，安装于机械真空泵的进气口，并与泵同步开启和关闭。当泵停止工作或电源突然中断时，阀门利用大气压力使阀板自动关闭，使真空系统保持真空并将大气充入泵腔内，从而避免泵油逆向流动而污染真空系统。适用介质为纯净空气和非腐蚀性气体。
二、DYC-JQ型电磁真空压差阀主要技术性能： | 适用范围 | 105～10-2Pa | | 阀门漏率 | ≤1.3×10-7Pa.L/S | | 适用温度 | - 30～+50℃ | | 线围温升 | ≤65℃ | | 开闭时间 | ≤3S | | 电源电压 | 220V/50Hz |
三、DYC-JQ型电磁真空压差阀主要零件材料： | 阀体、阀盖、阀板 | 碳钢或铝合金 | | 隔膜 | 丁腈橡胶加涤纶绸 |

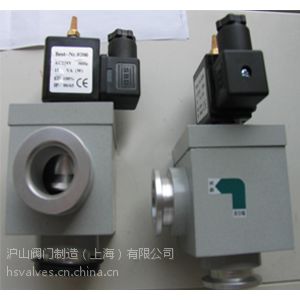

四、DYC-JQ型电磁真空压差阀产品实拍：
五、DYC-JQ型电磁真空压差阀外形及连接尺寸：
1、活套法兰连接（GB6070图一）
| 型号 | DN | Do | D | D2 | n-φc | A | H | | DYC-JQ50 | 50 | 90 | 110 | 55 | 4-φ9 | 70 | 203 | | DYC-JQ63 | 63 | 105 | 130 | 68 | 4-φ9 | 88 | 226 | | DYC-JQ80 | 80 | 125 | 145 | 85 | 8-φ9 | 98 | 260 | | DYC-JQ100 | 100 | 145 | 165 | 105 | 8-φ9 | 108 | 282 | | DYC-JQ160 | 160 | 200 | 225 | 165 | 8-φ12 | 158 | 350 |
2、快卸法兰连接(GB4982 图二) | 型号 | DN | D1 | D | A | H | B | | DYC-JQ16 | 16 | 17.2 | 30 | 40 | 160 | 55 | | DYC-JQ25 | 25 | 26.2 | 40 | 50 | 170 | 60 | | DYC-JQ32 | 32 | 34.2 | 55 | 58 | 179 | 60 | | DYC-JQ40 | 40 | 41.2 | 55 | 65 | 187 | 70 | | DYC-JQ50 | 50 | 52.2 | 75 | 70 | 203 | 85 |
3、方体螺纹连接(JB919 图三) | 型号 | DN | Do | D2 | h | B | H | n-d | | DYC-JQ16 | 16 | 42 | 22 | 28 | 48 | 148 | 4-M5 | | DYC-JQ25 | 25 | 55 | 29 | 35 | 58 | 155 | 4-M6 | | DYC-JQ32 | 32 | 64 | 36 | 40 | 68 | 160 | 4-M6 | | DYC-JQ40 | 40 | 70 | 44 | 44 | 80 | 166 | 4-M6 | | DYC-JQ50 | 50 | 90 | 55 | 56 | 94 | 189 | 4-M8 | | DYC-JQ65 | 65 | 105 | 70 | 65 | 115 | 205 | 4-M8 | | DYC-JQ80 | 80 | 125 | 85 | 75 | 140 | 250 | 4-M8 |
|
