GID型电动真空蝶阀

/zhenkongfa/2015/1104/102.html

	产品名称：	电动真空蝶阀
	产品型号：	GID
	产品口径：	DN40-DN500
	产品压力：	0.4MPa-0.6MPa
	产品材质：	碳钢、不锈钢
	联系电话：	021-31007323
	联系传真：	021-33321522
	Email：	hushanfamen@126.com
	联系人：	周生
	联系手机：	18818008975
	QQ：	178876695
	公司名：	沪山阀门制造（上海）有限公司
	帐号：	03416900040041464
	税号：	310115312539830
	售后承诺：	质保一年，***：包修、包换、包退。

一、GID型电动真空蝶阀简介：
GID型电动真空蝶阀是在1.3×10-5～3×105Pa的真空系统中用来开启或隔断气流的电动阀门。以电动装置驱动阀杆与阀板执行启闭动作。用于接通或切断真空管路中的气流。
电动真空蝶阀是适用于真空系统中接通或切断管路的介质流。电动真空蝶阀阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换（用手动转位开关或电脑控制）或外部输入信号，来实现阀门开、关或中间位置的控制。阀门的阀板采用夹紧结构，把阀板的密封圈来夹紧，除了能用在真空状态下，也能在低压状态下使用。并可以任意位置安装。电动真空蝶阀适用的工作介质为空气和非腐蚀性气体。
二、GID型电动真空蝶阀主要技术性能：

公称通径(DN)		50	63	80	100	125	150	200	250	300	400
连接尺寸	A	26	32			35			50	55	60
	ΦD	110	130	145	165	200	225	285	335	425	510
	ΦB	90	110	125	145	175	200	260	310	395	480
	n-ΦC	4-Φ9		8-Φ9	4-Φ12			12-Φ11	12-Φ14		16-Φ14
适用范围(Pa)		10 5～6.7x10 -4
漏气率（Pa.L/S)		6.7X1010 -4
电磁阀电压（V/HZ）		220/50
气源压力（MPa）		0.4～0.6
法兰标准		GB6070.3-85
安装位置		任意
介质温度(℃)		丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150，
主要件材质	阀体、阀板	碳钢（镀镍）或不锈钢
	密封件	丁腈橡胶或氟橡胶

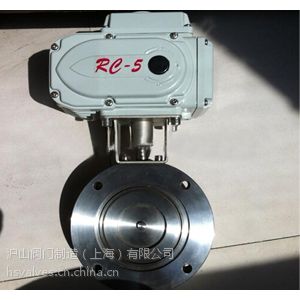

三、GID型电动真空蝶阀实拍图：

四、GID型电动真空蝶阀外形及连接尺寸(mm)

Model 型号	DN	D	B	D1	A	H	W	L	n-φc
GID-40	40	85	70	44	22	183	139	157	4-φ7
GID-50	50	110	90	55	22	195	139	157	4-φ7
GID-65	65	125	105	70	26	203	139	157	4-φ9
GID-80	80	145	125	85	30	213	139	157	4-φ9
GID-100	100	170	145	105	30	231	139	157	4-φ12
GID-150	150	220	195	156	35	251	139	157	8-φ12
GID-200	200	275	250	208	40	315	147	207	8-φ12
GID-250	250	330	300	258	45	343	147	207	8-φ14
GID-300	300	380	350	308	55	368	147	207	8-φ14
GID-400	400	500	465	408	60	451	182	256	8-φ18
GID-500	500	600	565	510	80	535	182	280	12-φ18
