GM高真空隔膜阀
/zhenkongfa/2015/1105/114.html
| 产品名称： | 高真空隔膜阀 | | 产品型号： | GM | | 产品口径： | DN10-DN50 | | 产品压力： | 0.1×106～1.3×10-4 | | 产品材质： | 碳钢、不锈钢 | | 联系电话： | 021-31007323 | | 联系传真： | 021-33321522 | | Email： | hushanfamen@126.com | | 联系人： | 周生 | | 联系手机： | 18818008975 | | QQ： | 178876695 | | 公司名： | 沪山阀门制造（上海）有限公司 | | 帐号： | 03416900040041464 | | 税号： | 310115312539830 | | 售后承诺： | 质保一年，***：包修、包换、包退。 |
|
一、GM高真空隔膜阀简介：
GM高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接〔即两端焊接〕，焊接式II型连接〔即 一端焊接，另一端插入〕。阀门适用的工作介质为空气及非腐蚀性气体。GM高真空隔膜阀用于接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
二、GM高真空隔膜阀技术参数：
| 阀门漏率： | ≤1.3×10-4Pa.L/S. | | 适用温度： | -25～+80℃(丁腈橡胶)
-30～+150℃(氟橡胶) | | 适用范围： | | 连接型式 | 使用压力范围(Pa) | | 活套法兰(GB6070、JB919) | 0.6×106～1.3×10-4 | | 焊接法兰(GB6070、JB919) | 1.6×106～1.3×10-4 | | 快卸法兰(GB4982) | 0.1×106～1.3×10-4 | | 螺纹连接 | 1.6×106～1.3×10-4 |
三、GM高真空隔膜阀零部件材料：
| 阀体 | 碳钢、不锈钢 | | 隔膜 | 丁晴橡胶、氟橡胶 | | 阀杆 | 不锈钢 |
四、GM高真空隔膜阀测试： | 衬里层 | 电火花检测 | | 试验与检验标准 | GB/T13297 | | 阀体 | 公称压力PN×1.5 | | 密封 | 公称压力PN×1.1 |

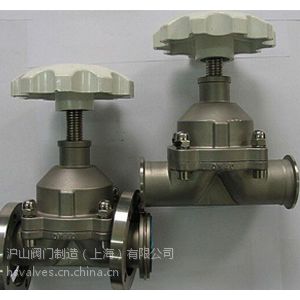

五、 GM高真空隔膜阀产品实拍： 六、 GM高真空隔膜阀外形尺寸： 1、GM高真空隔膜阀活套法兰连接(GB6070)(图一) | 型号 | DN | Do | D | n-φc | W | H/H1 | L | | GM-10 | 10 | 40 | 55 | 4-φ6.6 | 65 | 89/99 | 75 | | GM-16 | 16 | 45 | 60 | 4-φ6.6 | 80 | 89/99 | 108 | | GM-20 | 20 | 50 | 65 | 4-φ6.6 | 80 | 91/102 | 118 | | GM-25 | 25 | 55 | 70 | 4-φ6.6 | 80 | 110/123 | 120 | | GM-32 | 32 | 70 | 90 | 4-φ9 | 80 | 129/138 | 146 | | GM-40 | 40 | 80 | 100 | 4-φ9 | 120 | 139/159 | 150 | | GM-50 | 50 | 90 | 110 | 4-φ9 | 120 | 159/186 | 180 |
2、GM高真空隔膜阀快卸法兰连接(GB4982)(图二) | 型号 | DN | D1 | D | W | H/H1 | L | | GM-10 | 10 | 12.2 | 30 | 65 | 89/99 | 75 | | GM-16 | 16 | 17.2 | 30 | 80 | 89/99 | 108 | | GM-20 | 20 | 26.2 | 40 | 80 | 91/102 | 118 | | GM-25 | 25 | 26.2 | 40 | 80 | 110/123 | 120 | | GM-32 | 32 | 34.2 | 55 | 80 | 129/138 | 146 | | GM-40 | 40 | 41.2 | 55 | 120 | 139/159 | 150 | | GM-50 | 50 | 52.2 | 75 | 120 | 159/186 | 180 |
3、GM高真空隔膜阀I型焊接管连接(图三) | 型号 | DN | D | W | H/H1 | L | | GM-10 | 10 | 17 | 65 | 89/99 | 75 | | GM-25 | 25 | 32 | 80 | 110/123 | 120 | | GM-40 | 40 | 45 | 120 | 139/159 | 150 | | GM-50 | 50 | 57 | 120 | 159/186 | 180 |
4、GM高真空隔膜阀II型焊接管连接(图四) | 型号 | DN | D | W | H/H1 | L | | GM-10 | 10 | 17 | 65 | 89/99 | 75 | | GM-25 | 25 | 32 | 80 | 110/123 | 120 | | GM-40 | 40 | 45 | 120 | 139/159 | 150 | | GM-50 | 50 | 57 | 120 | 159/186 | 180 |
|
