Q611N气动高压内螺纹球阀
/qiufa/2015/1119/313.html
| 产品名称： | 气动高压内螺纹球阀 | | 产品型号： | Q611N? | | 产品口径： | DN15-DN200? | | 产品压力： | 1.6MPa-25MPa? | | 产品材质： | WCB、304、316、316L? | | 联系电话： | 021-31007323? | | 联系传真： | 021-33321522? | | Email： | hushanfamen@126.com? | | 联系人： | 周生? | | 联系手机： | 18818008975? | | QQ： | 178876695? | | 公司名： | 沪山阀门制造（上海）有限公司? | | 帐号： | ?03416900040041464? | | 税号： | ?310115312539830? | | 售后承诺： | 质保一年，***：包修、包换、包退。? |
|
一、气动高压内螺纹球阀简介：??
???Q611N气动高压内螺纹球阀采用新型AT/GT系列气动执行器，其结构获得国家实用新型***，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更***；大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。
???Q611N气动高压内螺纹球阀是双(单)作用气动活塞式执行器与KHB高压球阀组成，是一种自动控制和遥控的新型阀门。广泛的用于加气站、装罐车等高压管道，其连接形式分内螺纹(G/NPT)、焊接、卡套等。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。
二、气动高压内螺纹球阀工作原理：
???Q611N气动内螺纹高压球阀是利用压缩空气作为动力从而带动阀芯旋转，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节。
三、气动高压内螺纹球阀产品特点：
1、安装简便，能以任意方向安装于管道中的任意部位。
2、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
3、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。
4、操作力矩小，流通能力大、压力损失小、使用寿命长、表面镀铬、外形美观、结构简单，维修更换方便。?
5、连接形式及连接尺寸符合***（***）和国标GB、日标JIS等，是理想的液压管路集成系统的配套产品。

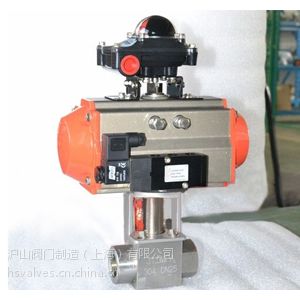

四、气动内螺纹高压球阀产品实拍：
五、气动高压内螺纹球阀主要技术参数及性能：
| 公称通径?DN? | 15? | 20? | 25? | 32? | 40? | 50? | 65? | 80? | 100? | 125? | 150? | 200? | | 阀体形式? | 整体锻造阀体（DN50以内）、三段式锻造阀体（DN50以上）? | | 公称压力? | PN16.0、25.0?MPa；ANSI?150、300、600、900LB? | | 连接形式? | 法兰式、焊接式、螺纹式（适用于PN16MPa以内）? | | 密封填料? | V型聚四氟乙烯填料、柔性石墨填料等? | | 阀芯形式? | O型球体阀芯? | | 流量特性? | 近似快开特性? | | 动作范围? | 0～90°、0～360°? | | 泄露量Q? | 按GB/T4213-92，小于额定KV0.01%? | | 基本误差? | 带定位器：小于全行程的±2%? | | 可调范围? | 250：1? | | 配置执行机构? | GT、AT、ST、SR系列单双作用气动执行器? | | 控制方式? | 开关两位控制能、4～20mA模拟量信号控制? |
六、气动高压内螺纹球阀性能参数：
| 执行器型号? | GT、AT、ST、SR系列单双作用气动执行器? | | 供气压力? | 0.4～0.7MPa? | | 气源接口? | G1/4"、G1/8"、G3/8"、G1/2"? | | 环境温度? | -30～+70℃? | | 作用形式? | 单作用执行机构、双作用执行机构? | | 可配附件? | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等? |
七、气动高压内螺纹球阀主要零件材料：
| 零件名称? | 材料? | | 阀体、阀盖? | WCB? | 304（CF8）? | 316（CF8M）? | 316L（CF3M）? | | 球体? | 2Cr13+氮化处理? | 304? | 316? | 316L? | | 阀杆? | 2Cr13? | 304? | 316? | 316L? | | 阀座密封圈? | PTFE、碳素纤维＋PTFE、对位聚苯? | | 填料? | V型PTFE、柔性石墨? |
八、气动高压内螺纹球阀主要性能规范：
| 公称通径DN（mm）? | DN15-300? | | 公称压力? | PN（MPa）? | 10.0? | 16.0? | 25.0? | 32.0? | 42.0? | | 试验压力? | 强度试验? | 15.0? | 24.0? | 37.5? | 48.0? | 63.0? | | 密封试验? | 11.0? | 17.6? | 27.5? | 35.2? | 46.2? | | 低压气密试验? | 0.5～0.7? | | 适用介质? | 水、油、蒸气、硝酸类（温度≤200℃）、醋酸类（温度≤200℃）? |
九、气动高压内螺纹球阀外形尺寸：?  ?1、内螺纹连接尺寸?（单位：mm）? | 螺纹G/NPT? | DN? | L1? | B? | D? | H? | H1? | H2? | L? | H? | L10? | 气动执行器? | | 1/4? | 6? | 69? | 26? | 58? | 150? | 32? | 13? | 165? | 150? | 32? | GT50? | | 3/8? | 10? | 73? | 32? | 58? | 150? | 38? | 16? | 165? | 150? | 35? | | 1/2? | 15? | 85? | 38? | 58? | 150? | 46? | 19? | 165? | 150? | 37? | | 3/4? | 20? | 96? | 49? | 70? | 210? | 57? | 24? | 225? | 210? | 47? | GT63? | | 1″? | 25? | 110? | 60? | 70? | 210? | 60? | 26? | 225? | 210? | 55? | GT75? | | 11/4? | 32? | 110? | 76? | 70? | 210? | 84? | 38? | 225? | 210? | 70? | GT88? | | 21/2? | 40? | 120? | 84? | 90? | 260? | 92? | 42? | 255? | 260? | 72? | GT100? | | 2″? | 50? | 140? | 100? | 120? | 320? | 111? | 50? | 330? | 320? | 80? | GT115? |
（如选用单作用气缸加一档）? 2、卡套式外表连接尺寸（单位：mm）? | DN? | RA? | D? | DL? | 气动执行器? | | 6? | 10? | M18×1.5? | 91? | AT50? | | 8? | 12? | M20×1.5? | 95? | | 10? | 14? | M22×1.5? | 104? | | 13? | 16? | M24×1.5? | 107? | AT63? | | 16? | 20? | M30×2? | 113? | | 20? | 25? | M36×2? | 134? | AT75? | | 25? | 30? | M42×2? | 146? | | 25? | 38? | M52×2? | 155? | AT100? | | 32? | 38? | M52×2? | 170? |
（如选用单作用气缸加一档）? 十、气动高压内螺纹球阀安装实例：
? ? ? |
