SPZ673双驱动气动刀型闸阀
/zhafa/2015/1206/532.html
| 产品名称： | 双驱动气动刀型闸阀 | | 产品型号： | SPZ673、PZ6S73 | | 产品口径： | DN50-DN1200 | | 产品压力： | 1.0-1.6MPa | | 产品材质： | 碳钢、不锈钢 | | 联系电话： | 021-31007323 | | 联系传真： | 021-33321522 | | Email： | hushanfamen@126.com | | 联系人： | 周生 | | 联系手机： | 18818008975 | | QQ： | 178876695 | | 公司名： | 沪山阀门制造（上海）有限公司 | | 帐号： | 03416900040041464 | | 税号： | 310115312539830 | | 售后承诺： | 质保一年，***：包修、包换、包退。 |
|
一、SPZ673双驱动气动刀型闸阀简介：
SPZ673双驱动气动刀型闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。
二、SPZ673双驱动气动刀型闸阀工作原理：
SPZ673双驱动气动刀型闸阀具有气动执行机构(双层气缸并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动手动转换装置)的低支架明杆闸阀。手轮上部的外伸指示杆的上升和下降，标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时，外伸指示杆位于***位置；反之，闸阀全开时，外伸指示杆位于位置。此即为本阀启闭状态的现场指示。
三、SPZ673双驱动气动刀型闸阀特点：
1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单，结构长度短，制造工艺性好，适用范围广。
8、结构紧凑，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料，密封可靠，操作轻便灵活。

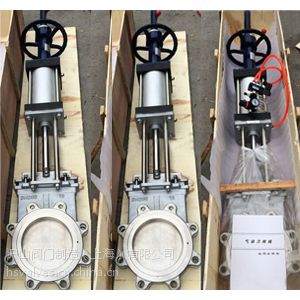

四、SPZ673双驱动气动刀型闸阀产品实拍：
五、SPZ673双驱动气动刀型闸阀主要性能规范：
公称压力（MPa) | 壳体试验（MPa) | 密封试验（MPa) | 工作温度 | 适用介质 | | 1.0 | 1.5 | 1.1 | ≤100℃ | 纸浆、污水、煤浆、灰、渣水混和物 | | 1.6 | 2.4 | 1.8 | ≤100℃ |
六、SPZ673双驱动气动刀型闸阀主要零部件材质：
| 体、盖 | 闸阀 | 阀杆 | 密封面 | | 不锈钢、碳钢、灰铸铁 | 碳钢、不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
七、SPZ673双驱动气动刀型闸阀主要外形及连接尺寸(mm)：
 | |
| MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M | | 1.0MPa | 50 | 48 | 90 | 110 | 335 | 4-M12 | 1.6MPa | 50 | 48 | 100 | 125 | 335 | 4-M16 | | 65 | 48 | 110 | 130 | 363 | 4-M12 | 65 | 48 | 120 | 145 | 363 | 4-M16 | | 80 | 51 | 125 | 150 | 395 | 4-M16 | 80 | 51 | 135 | 160 | 395 | 4-M16 | | 100 | 51 | 145 | 170 | 465 | 4-M16 | 100 | 51 | 155 | 180 | 465 | 8-M16 | | 125 | 57 | 175 | 200 | 530 | 8-M16 | 125 | 57 | 185 | 210 | 530 | 8-M16 | | 150 | 57 | 200 | 225 | 630 | 8-M16 | 150 | 57 | 210 | 240 | 630 | 8-M20 | | 200 | 70 | 255 | 280 | 750 | 8-M16 | 200 | 70 | 265 | 295 | 750 | 8-M20 | | 250 | 70 | 310 | 335 | 900 | 12-M16 | 250 | 70 | 320 | 350 | 900 | 12-M20 | | 300 | 76 | 362 | 395 | 1120 | 12-M20 | 300 | 76 | 368 | 400 | 1120 | 12-M20 | | 350 | 76 | 412 | 445 | 1260 | 12-M20 | 350 | 76 | 428 | 460 | 1260 | 16-M20 | | 400 | 89 | 462 | 495 | 1450 | 16-M20 | 400 | 89 | 482 | 515 | 1450 | 16-M22 | | 450 | 89 | 518 | 550 | 1600 | 16-M20 | 450 | 89 | 532 | 565 | 1600 | 20-M22 | | 500 | 114 | 568 | 600 | 1800 | 16-M20 | 500 | 114 | 585 | 620 | 1800 | 20-M22 | | 600 | 114 | 670 | 705 | 2300 | 20-M22 | 600 | 114 | 685 | 725 | 2300 | 20-M27 | | 700 | 127 | 775 | 810 | 2500 | 24-M22 | 700 | 127 | 800 | 840 | 2500 | 24-M27 | | 800 | 127 | 880 | 920 | 2800 | 24-M27 | 800 | 127 | 898 | 950 | 2800 | 24-M30 | | 900 | 154 | 980 | 1020 | 3100 | 27-M27 | 900 | 154 | 1005 | 1050 | 3100 | 28-M30 | | 1000 | 165 | 1080 | 1120 | 3400 | 28-M27 | 1000 | 165 | 1115 | 1160 | 3400 | 28-M30 | | 1200 | 190 | 1295 | 1340 | 3600 | 32-M30 | 1200 | 180 | 1325 | 1380 | 3600 | 32-M36 |
|
