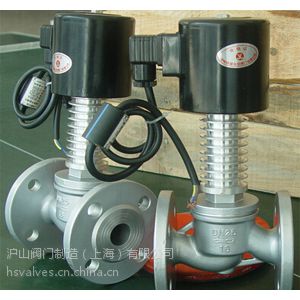

ZCG高温蒸汽电磁阀
/diancifa/2015/1027/31.html
| 产品名称： | 高温蒸汽电磁阀 | | 产品型号： | ZCG | | 产品口径： | DN15-DN100 | | 产品压力： | 0.05Mpa-1.6Mpa | | 产品材质： | 碳钢、不锈钢 | | 联系电话： | 021-31007323 | | 联系传真： | 021-33321522 | | Email： | hushanfamen@126.com | | 联系人： | 周生 | | 联系手机： | 18818008975 | | QQ： | 178876695 | | 公司名： | 沪山阀门制造（上海）有限公司 | | 帐号： | 03416900040041464 | | 税号： | 310115312539830 | | 售后承诺： | 质保一年，***：包修、包换、包退。 |
|
一、ZCG高温蒸汽电磁阀产品特点：
1、耐高温：密封材料采用耐高温材料，线圈部分采用耐高温电工材料，外围增设散热机构。
2、耐腐蚀：主要部件阀塞、阀体等采用不锈钢和铜合金制成，防腐性能好。 耐磨损：选材合理，阀塞与阀间巧妙地利用流体润滑作用，减少磨损。
二、ZCG高温蒸汽电磁阀用途：
ZCG、ZCZG高温电磁阀用于各种中温、高温、常压、高压场合,适用于中高温热水、高温蒸汽、饱和蒸汽、过热蒸汽及导热油等管路的自动控制；广泛应用于窑炉设备、干燥设备、石油化工、生物制药、暖通空调、电镀涂装、橡塑机械、食品饮料、造纸、印染及电力矿业等行业，是自动化控制工程、项目改造及设备配套的产品。
三、ZCG高温蒸汽电磁阀结构原理：
高温电磁阀系管道连通型，先导式电磁阀，全阀由引导主阀启闭的电磁先导阀与控制介质通断的主阀两大部分组成，导阀与主阀腔间有孔道相连通。当电磁先导阀通电后，先导阀动作，形成主阀内主管腔间压差变化，并利用该压差使主阀开启，介质流通（此时主腔压力大背腔压力）当电磁先导阀断电后，先导阀关闭，在主弹簧力作用下，主阀塞复位（此时背腔压力大于主腔压力），大阀关闭，介质不再流通。
四、ZCG高温蒸汽电磁阀主要技术参数： | 公称通径 | 20 | 25 | 32 | 40 | 50 | 65 | | 公称压力（Mpa） | 1.6 | | 工作压差（Mpa） | 0.04~1.6 | | 工作介质 | 蒸汽、油（高温气体、液体） | | 介质温度（℃） | -40~350 | | 环境温度（℃） | -40~60 | | 环境温度（℃） | 95±3% | | 额定电压（V） | Ac220 | | 功率（VA） | 45 | | 绝缘等级 | H级 | | 工作频率 | 连续 | | 额定流量系数（KV） | 5.4 | 9 | 15 | 18 | 28 | 40 | | 泄露量（ml/min） | 1.5 | 3.0 | 30 | 45 | 60 |
五、ZCG高温蒸汽电磁阀结构图：
六、ZCG高温蒸汽电磁阀连接尺寸: | DN | L | H | D | D1 | D2 | b | f | n_d | | 10 | 115 | 148 | 90 | 60 | 41 | 14 | 2 | 4-￠14 | | 15 | 115 | 148 | 95 | 65 | 46 | 14 | 2 | 4-￠14 | | 20 | 115 | 148 | 105 | 75 | 56 | 16 | 2 | 4-￠14 | | 25 | 125 | 148 | 115 | 85 | 65 | 16 | 3 | 4-￠14 | | 32 | 150 | 182 | 140 | 100 | 76 | 18 | 3 | 4-￠18 | | 40 | 160 | 182 | 150 | 110 | 84 | 18 | 3 | 4-￠18 | | 50 | 190 | 192 | 160 | 125 | 99 | 20 | 3 | 4-￠18 |
七、ZCG高温蒸汽电磁阀安装说明：
1、在安装电磁阀前：（1）请阅读本说明书，并核对电磁阀型号和规格；（2）冲洗管道。
2、电磁阀安装方向：介质流通方向应与阀体上箭头方向一致；电磁线圈部分应竖直向上。
3、不要将本阀安装于管道低凹处，以免因蒸汽凝结水，杂质等沉积在阀内而妨碍动作。
4、本阀不可在爆炸危险场合使用。
5、电磁阀安装处应留有一定空间，以便散热及日常保养与定期保养。 |
