Z941H电动法兰闸阀
/zhafa/2015/1130/459.html
| 产品名称： | 电动法兰闸阀 | | 产品型号： | Z941H、Z941W | | 产品口径： | DN40-DN140 | | 产品压力： | 1.6MPa-16.0 MPa | | 产品材质： | 碳钢、不锈钢 | | 联系电话： | 021-31007323 | | 联系传真： | 021-33321522 | | Email： | hushanfamen@126.com | | 联系人： | 周生 | | 联系手机： | 18818008975 | | QQ： | 178876695 | | 公司名： | 沪山阀门制造（上海）有限公司 | | 帐号： | 03416900040041464 | | 税号： | 310115312539830 | | 售后承诺： | 质保一年，***：包修、包换、包退。 |
|
一、电动法兰闸阀产品概述：
电动法兰闸阀，Z941H电动铸钢闸阀，电动楔式闸阀是由闸阀阀体配用多回转式电动执行器，使阀板作上下直线运动，实现远程控制阀位开关，方便快捷。电动法兰闸阀，Z941H电动铸钢闸阀，电动楔式闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～500℃的石油、化工、水力、火力电站各种系统的管路上实现远程控制阀位开关，切断或接通管路介质。电动法兰闸阀，Z941H电动铸钢闸阀，电动楔式闸阀适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
二、电动法兰闸阀产品特点：
1、闸阀是截断阀之一，主要用来接通或截断管路中的介质; 闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。
2、楔式刚性单闸板结构简单，尺寸小，使用比较可靠，它适用于常温、中温的各种介质和压力的环境。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。
3、流体阻力小。闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
4、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
5、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。

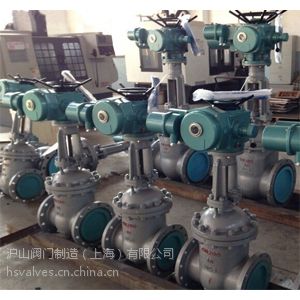

三、电动法兰闸阀产品实拍：
四、电动法兰闸阀设计规范：
| 设计与制造 | GB/T12234 | | 连接端尺寸 | 结构长度 | GB/T12221 | | 法兰尺寸 | JB79 | | 检验与试验 | JB/T9092 | | 材 料 | 碳钢 | GB/T12229 | | 不锈钢 | GB/T12230 |
五、电动法兰闸阀执行器特点：
1、电源：电机为三相交流，380V（特殊订货660V或220V），50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
2、工作环境：
（1）环境温度：-20～+60℃（特殊订货-60～+80℃）。
（2）相对湿度：≤90%（25℃时）。
（3）普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所 ；防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的爆炸性气体混合物。（详见GB3836.1）
六、电动法兰闸阀零件材料：
| 阀体、阀盖 | 阀板 | 阀座 | 阀杆 | 填料 | 适用介质 | 适用温度(≤℃) | | WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 | | ZGlCr5MO | ZGlCr5M0+ Stellite12 | 1Crl8Ni9+ Stellite6 | 25Cr2M01VA | 柔性石墨 | 水、油品、蒸汽 | 550 | | ZGlCrl8Ni9Ti | Crl了Ni2 | 1Crl8Ni9+ Stellite6 | 1Crl8Ni9Ti | PTFE | 硝酸类、碱类 | 200 | | ZG00Crl7Nil4M02 | 316L+ Stellite12 | 316L+Stel1ite6 | 316L | PTFE | 尿素、甲铵液、磷酸 | 200 |
七、电动法兰闸阀性能规范：
| 公称压力(MPa) | 试验压力(MPa) | | 壳体 | 密封(液) | 密封(气) | 上密封 | | 1.6 | 2.4 | 1.76 | 0.6 | 1.76 | | 2.5 | 3.8 | 2.75 | 0.6 | 2.75 | | 4.0 | 6.0 | 4.4 | 0.6 | 4.4 | | 6.4 | 9.6 | 7.04 | 0.6 | 7.04 | | 10.0 | 15.0 | 11.0 | 0.6 | 11.0 | | 16.0 | 24.0 | 17.6 | 0.6 | 17.6 |
八、电动法兰闸阀外形尺寸：
| 公称通径DN | 主要外形尺寸及连接尺寸（mm） | | L | D | D1 | D2 | b | f | z-Φd | H | | 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | 595 | | 50 | 250 | 160 | 115 | 100 | 16 | 3 | 4-Φ18 | 653 | | 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | 665 | | 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-Φ18 | 725 | | 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-Φ18 | 787 | | 125 | 325 | 245 | 210 | 185 | 22 | 3 | 8-Φ18 | 806 | | 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-Φ23 | 955 | | 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-Φ23 | 1105 | | 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-Φ25 | 1343 | | 300 | 500 | 460 | 410 | 375 | 30 | 3 | 12-Φ25 | 1516 | | 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-Φ25 | 1678 | | 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-Φ30 | 1849 | | 450 | 650 | 640 | 585 | 545 | 38 | 4 | 20-Φ30 | 1937 | | 500 | 700 | 705 | 650 | 608 | 42 | 4 | 20-Φ34 | 2234 | | 600 | 800 | 840 | 770 | 718 | 46 | 5 | 20-Φ41 | 2432 | | 700 | 900 | 910 | 840 | 788 | 48 | 5 | 24-Φ41 | 2489 | | 800 | 1000 | 1020 | 950 | 898 | 50 | 5 | 24-Φ41 | 2643 | | 900 | 1100 | 1125 | 1050 | 998 | 52 | 5 | 28-Φ41 | 2945 | | 1000 | 1200 | 1255 | 1170 | 1110 | 54 | 5 | 28-Φ42 | 3083 | | 1200 | 1350 | 1485 | 1390 | 1325 | 56 | 5 | 32-Φ48 | 3382 | | 1400 | 1500 | 1685 | 1590 | 1525 | 58 | 5 | 36-Φ48 | 3718 |
※注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询我司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询我司技术部门索取数据。
九、电动法兰闸阀安装实例：
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的***。专业生产制造各种高中低压阀门，气动球阀，气动蝶阀，气动闸阀，气动调节阀，电动蝶阀，电动闸阀，质量***，价格合理，专业服务。 沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量***条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。 |
